No OZmob, você consegue visualizar as POPs dos seus projetos, seus elementos e conexões. Assim como os demais elementos, não é possível adicionar uma nova POP através do aplicativo.

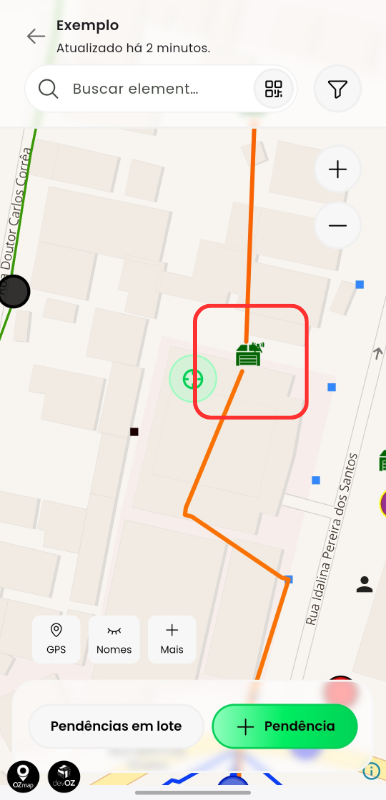

A POP aparecerá assim no mapa:

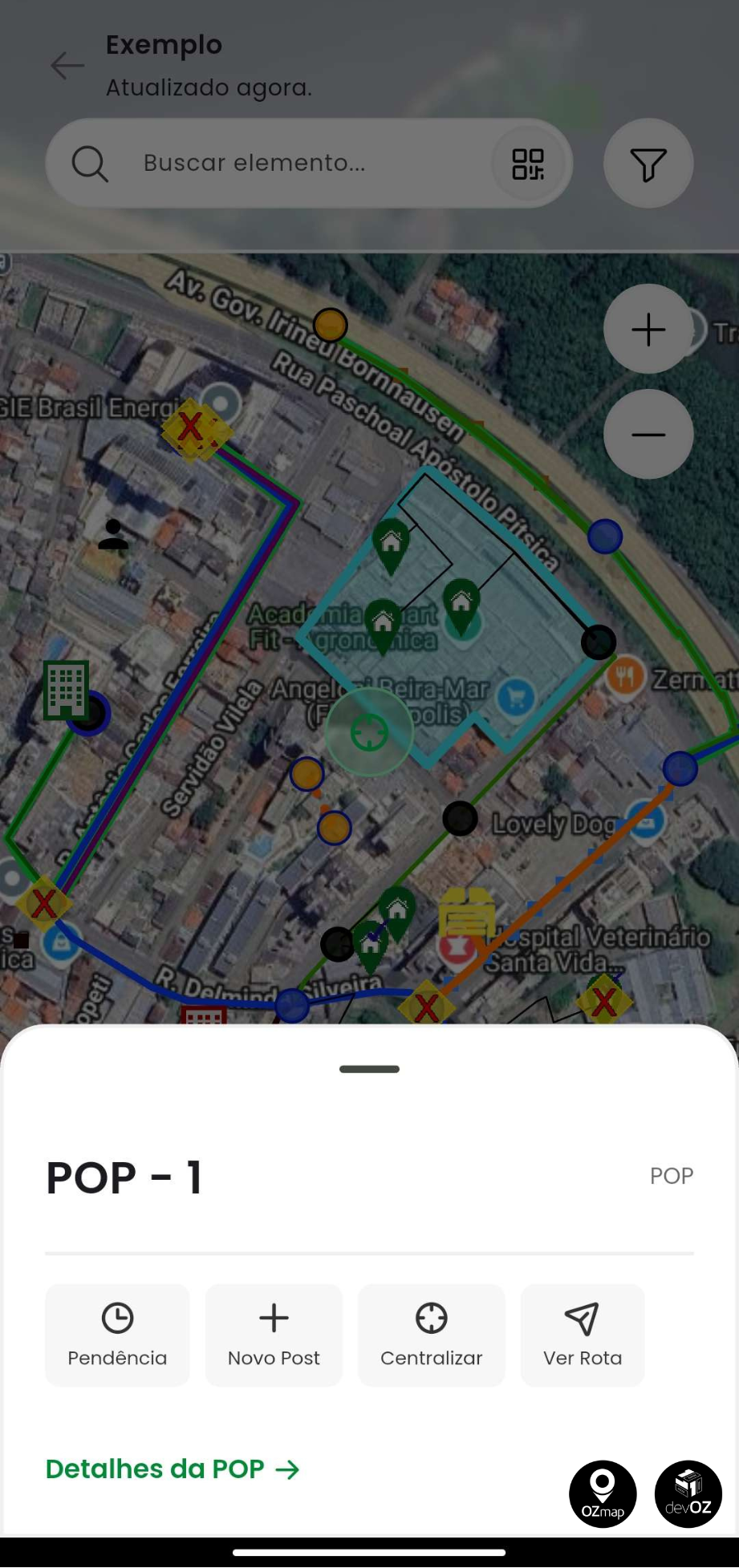

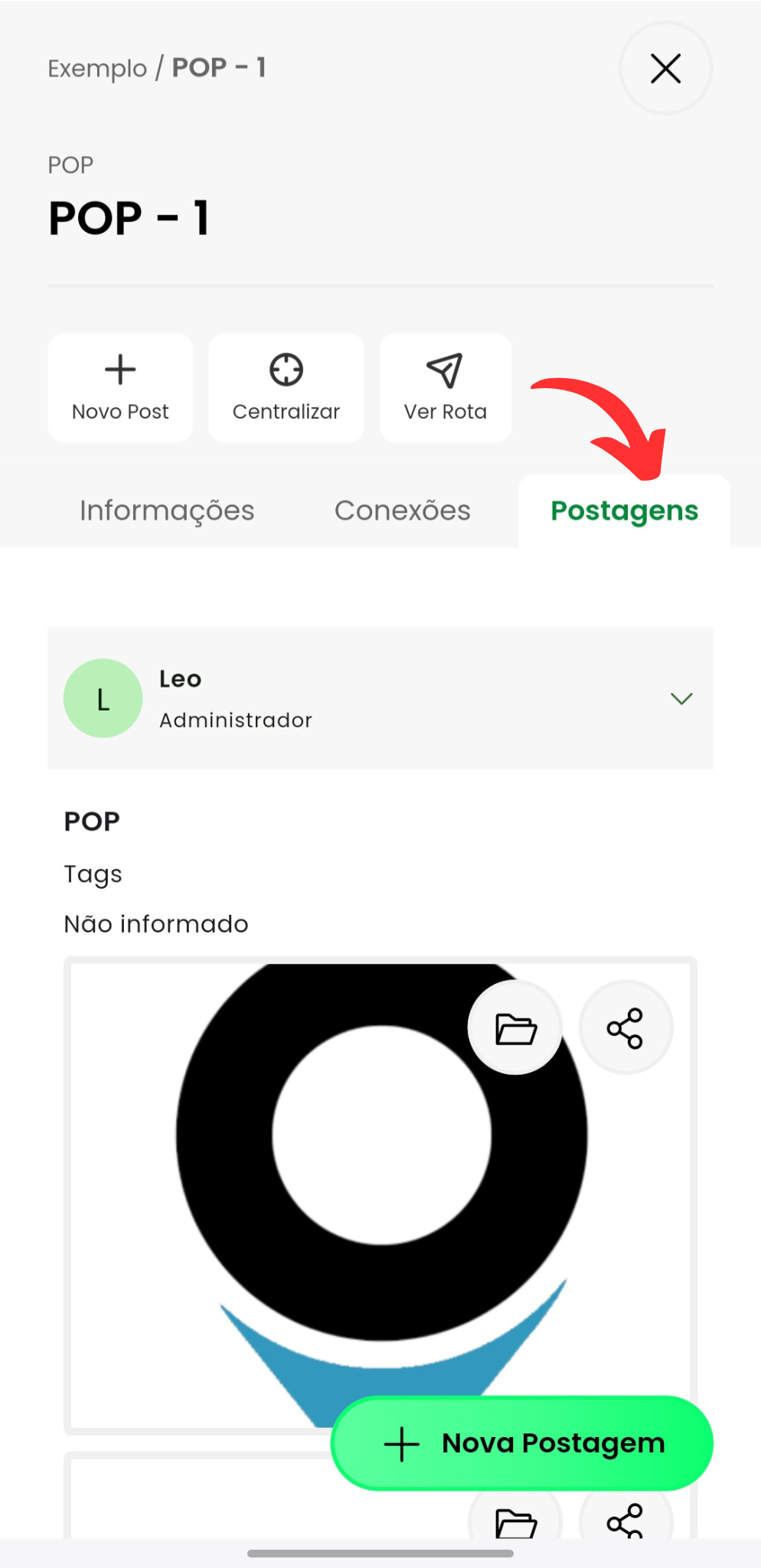

Ao clicar na POP terá o botão para abrir a aba de posts (para saber mais sobre os posts, clique aqui).

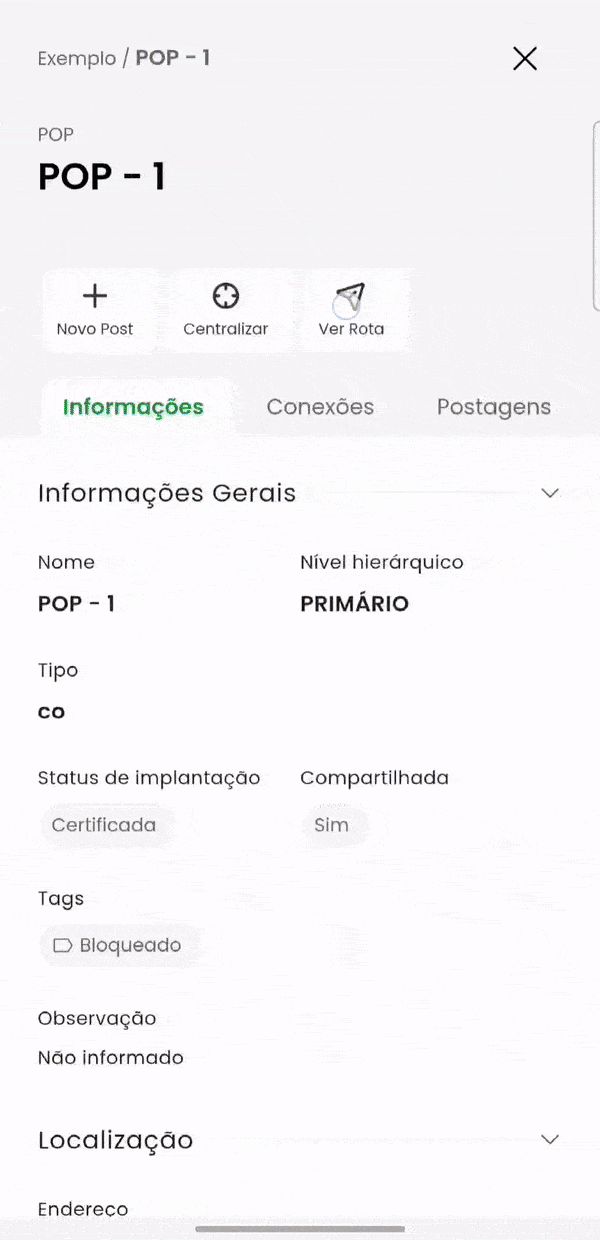

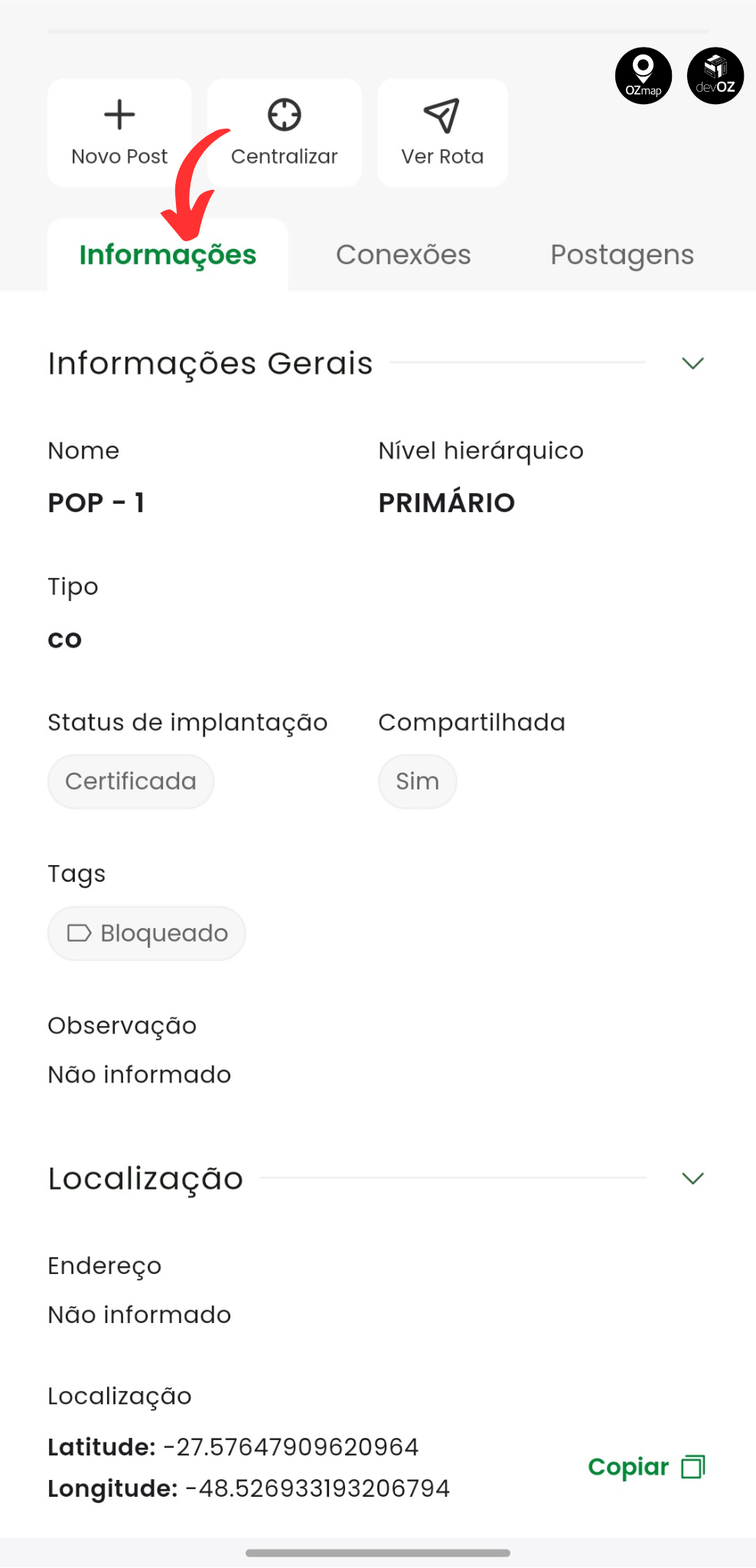

Abaixo, temos o botão de informações da POP, onde é possível visualizar seu nome, estado de implantação e observações.
A aba “Armários” é utilizada para visualizar todos os armários existentes na POP, e ao clicar em um armário é mostrado todos os equipamentos que estão dentro dele, como por exemplo, DIO, OLT, cabos, etc, e suas conexões.

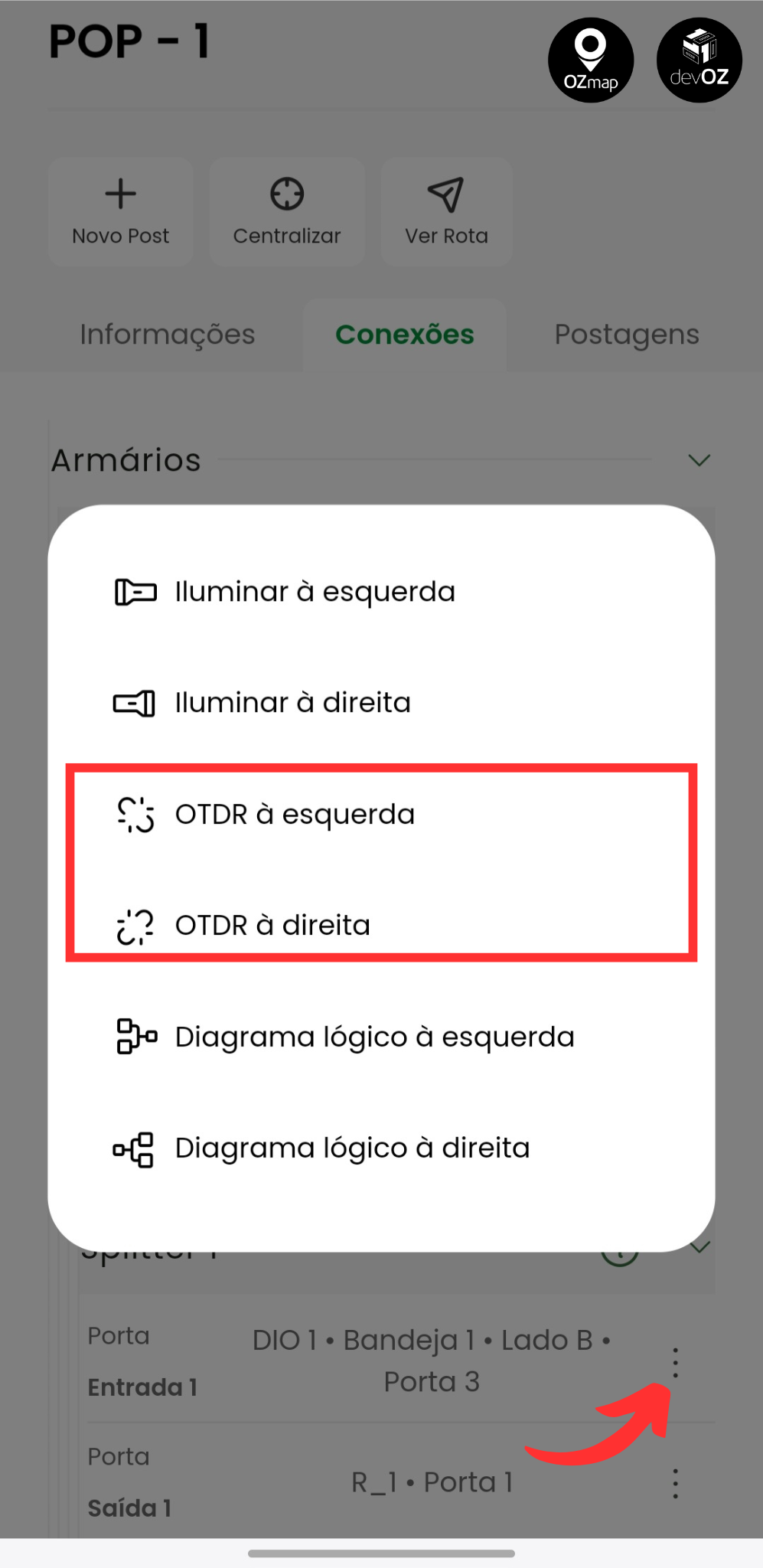

É possível também visualizar o OTDR da fibra, para realizar essa ação basta ir na aba “cabos” dentro do armário e selecionar a fibra desejada.
Clicando nos cabos será possível ver a caixa em que ele passa, looses, conexões, etc. Vejamos abaixo onde visualizar cada informação dos cabos:
1 - Ao clicar na primeira seta você irá visualizar as informações da caixa em que esse cabo está conectado, onde é possível medir a OTDR, exportar o diagrama das caixas, verificar detalhes das caixas e seus equipamentos. Para saber mais sobre as caixas clique aqui.
2 - Clicando no segundo ícone aparecerão os looses do cabo e as conexões das fibras.

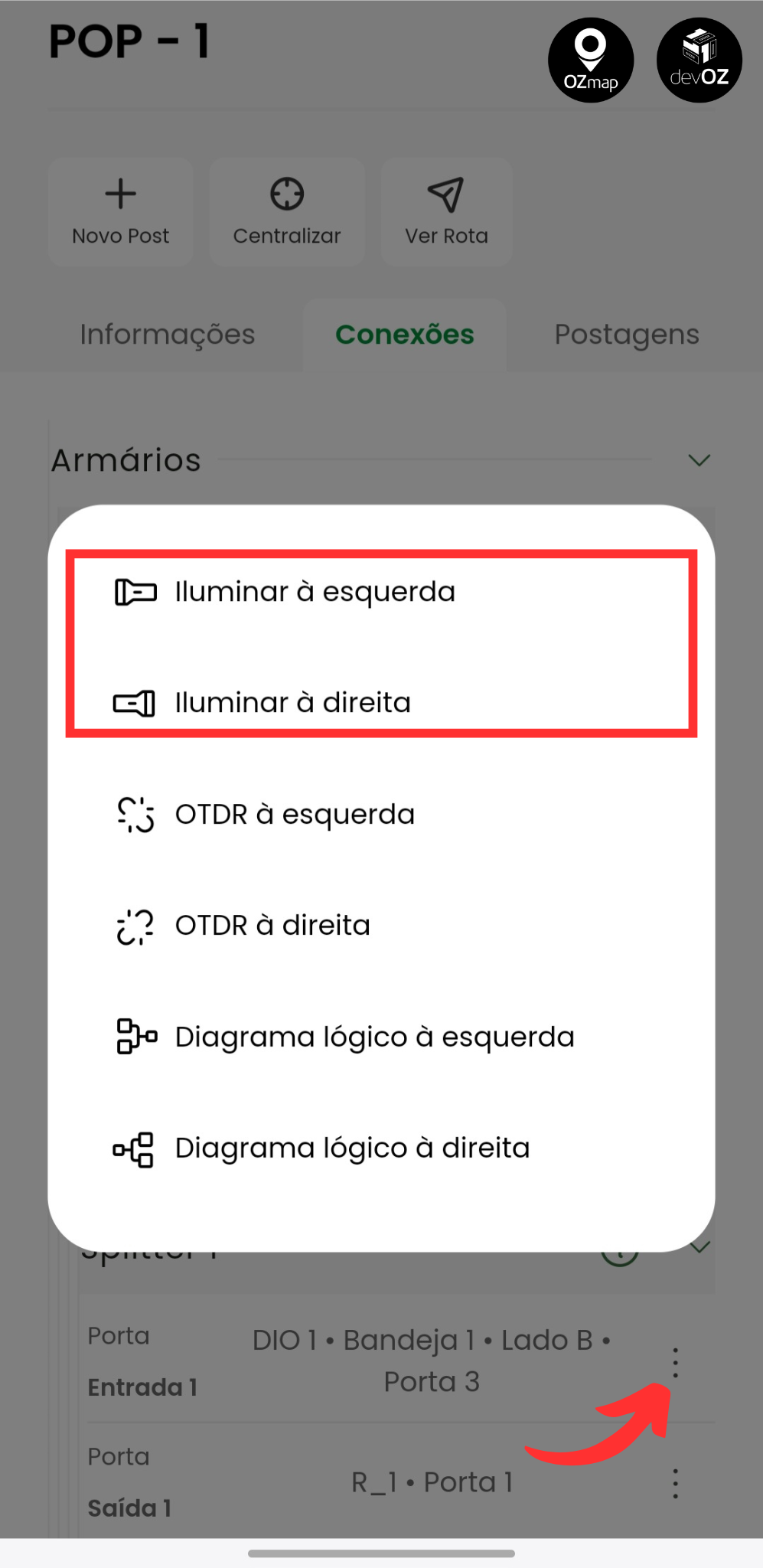

Para iluminar as fibras através da POP, basta escolher a fibra ou porta desejada e clicar nos três pontinhos destacados pela imagem, selecionando a direção para a qual você gostaria de iluminar

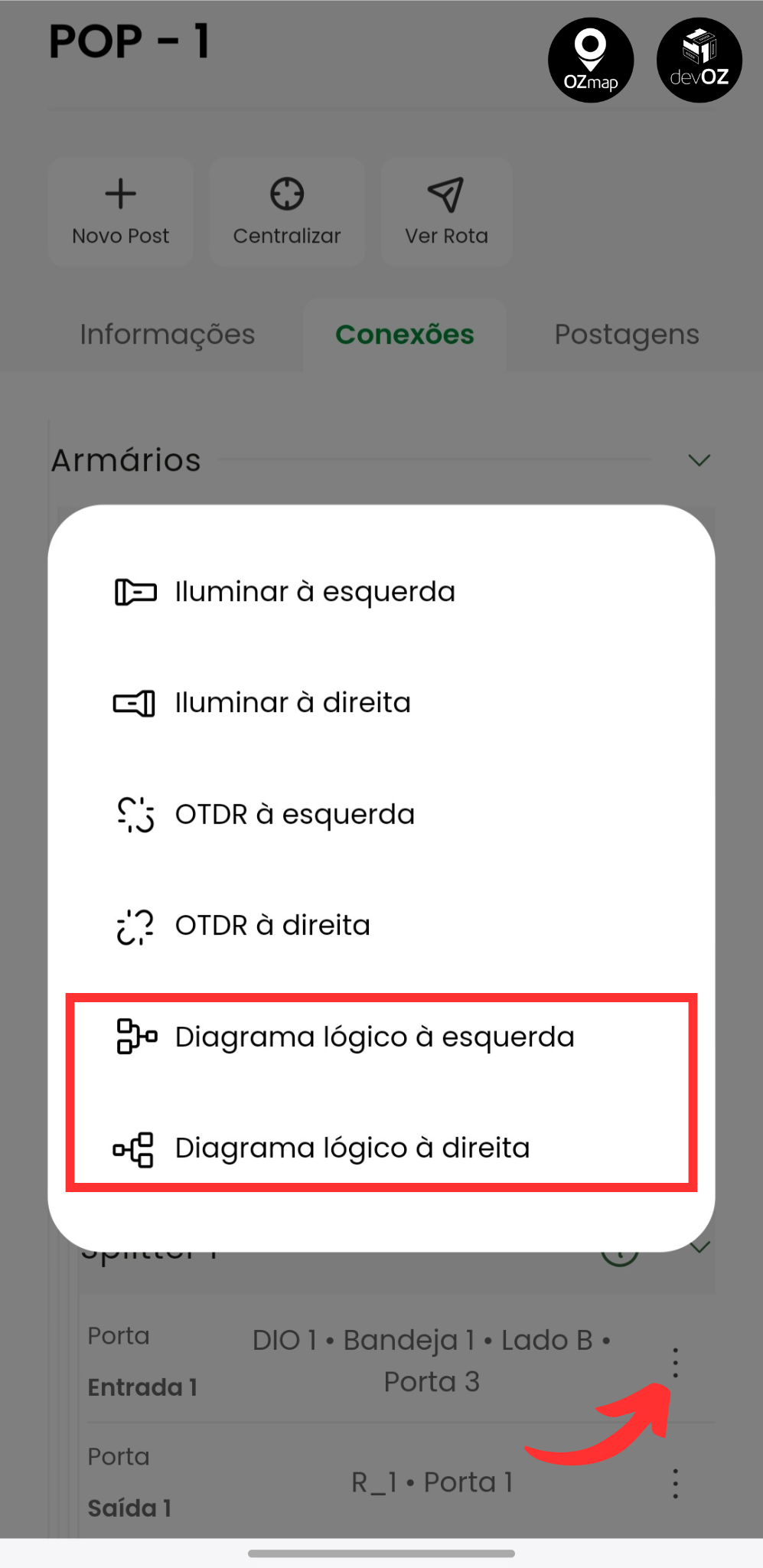

O diagrama lógico na POP pode ser gerado em cada porta, como na iluminação, ou no slot inteiro na OLT e no equipamento inteiro no caso do DIO clicando no ícone destacado pela imagem.
