OZmap é um software de documentação de redes FTTX. Para ter uma melhor organização, otimização de tempo e recursos.
A fim de que você aprenda sobre os recursos disponíveis no OZmap, criamos este guia sobre cada uma das ferramentas disponíveis.
Para cada área temos links com artigos completos e específicos, desenvolvendo cada um dos tópicos mais profundamente.
Projetos
O seu primeiro passo dentro do software será criar um projeto.
Um projeto representa a marcação realizada para uma rede, contendo postes, caixas, cabos, clientes, pops, etc. Normalmente estas são divididas em cidades, mas dependendo do porte da cidade, poderá ser um região com várias pequenas cidades ou um bairro de uma cidade muito grande.
Veja nossos artigos sobre Projetos:
Backups
Resolvemos tratar deste assunto logo depois de projetos, pois ele é muito importante. Você deve se familiarizar com os backups e ter o costume de criar alguns, especialmente se alguma grande alteração estiver para ser feita.
Saiba tudo sobre neste artigo sobre Backups.
Elementos dentro do Projeto
Como você deve ter visto no artigo "Criando o seu primeiro Projeto", há um vídeo mostrando a primeira inserção de POP, CE, CTO, cabos, clientes e a iluminação para ver o caminho do cliente até a CTO.
Para acessar os elementos de marcação, basta clicar no primeiro ícone com símbolo de "mais" ("+"), como indicado na imagem:

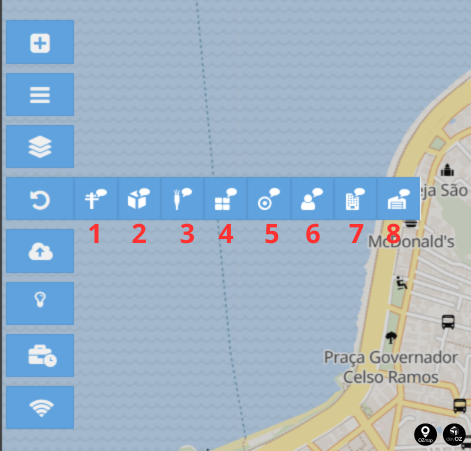

Abaixo está o menu com as opções que irão aparecer ao clicar:
Abaixo estão listados os elementos conforme a numeração da imagem. Cada elemento tem suas particularidades, e assim deixamos um artigo completo de cada em cada um dos links:
Postes
Múltiplos postes
Caixas
Múltiplas caixas
Cabos
Clientes
Prospects
Condomínios Verticais
Condomínios Horizontais
POPs
Cada um destes elementos possuem configurações particulares e irão popular o seu mapa. Recomendamos os conhecer para poder marcar toda a sua rede da melhor forma desde o início, usando todos os recursos possíveis que achar necessário.
Ferramentas de rede
Para acessar as ferramentas de rede, é só clicar no segundo botão do menu do mapa, como mostra a imagem abaixo:
Ao clicar no botão, abrirão as ferramentas conforme na imagem a seguir:
Cada uma dessas ferramentas tem uma utilidade para análise de rede. Criamos artigos completos para da uma delas nos links a seguir:
Ferramentas de mapa
Elas estão localizadas no terceiro ícone, como na imagem abaixo:
Adjacências
Mostrar enlaces
Mapa de calor
Mostrar nome de caixas
Mostrar nome das POPs
Mostrar nome dos condomínios verticais
Mostrar agrupamentos de clientes com problema
Mostrar agrupamentos de clientes
Mostrar agrupamentos de imóveis
Mostrar agrupamentos de condomínios verticais
Mostrar agrupamentos de POPs
Mostrar agrupamentos de torres
À medida que o zoom é reduzido no mapa, os elementos começam a se agrupar, mostrando um número que corresponde à quantidade de elementos próximos. Esse agrupamento ajuda a visualizar de forma mais clara e organizada as áreas com alta densidade de pontos.
Importação de dados
É possível importar dados de outros softwares, como o KML do Google Earth, para dentro do OZmap. Então se você tiver essas informações anotadas em algum lugar e quer migrar para o OZmap, é muito tranquilo de se fazer.
Veja neste artigo sobre importações o que você precisa para trazer as suas marcações para o OZmap.
Iluminação
Através da iluminação você destaca caminhos da rede e consegue visualizar de forma muito clara as rotas entre cabos, caixas, clientes, central office, até a porta PON. Este recurso facilita ver como os elementos estão ou não conectados.
Saiba mais em nosso artigo sobre Iluminação.
Pendências
As pendências são um recurso que te permitirá criar e atribuir aos usuário do sistema tarefas a serem resolvidas, tendo a possibilidade de trabalhar com elas também por dentro do OZmob. O botão abaixo te permitirá adicionar novas pendências no mapa.
Clique aqui para conhecer mais sobre esse recurso.
Diagnóstico de rede
A funcionalidade do diagnóstico de rede permite ao usuário verificar a situação da comunicação da sua rede com o servidor, para descobrir se está passando por alguma instabilidade. Ele pode ser acessado no botão abaixo:
Conheça mais sobre esse recurso clicando aqui.
Tipos de Elementos
Os elementos do OZmap podem ser classificados em tipos, que seriam os diferentes modelos que existem daqueles objetos. Quando dizemos modelo, é o físico utilizado nas ruas pela sua rede mesmo.
Todas as edições de tipos de elementos podem ser acessados pelo menu à esquerda do OZmap. Confira mais detalhes clicando aqui.
Mapa de Problemas
A aba de "Problemas" é um recurso que possibilita a visualização de quantos e quais são os clientes que possuem status de erro, facilitando o agrupamento de informações a respeito destes clientes.
Aprenda como utilizar essa ferramenta no artigo sobre Clientes com Problemas.
OTDR
Quando uma fibra parte, usa-se o OTDR para medir a distância em que a fibra partiu. Se você colocar essa informação no OZmap, ele te dará a localização exata de onde a fibra foi danificada.
Confira este artigo sobre OTDR.
Usuários
É possível criar usuários e definir o tipo de acesso, quais módulos e projetos. Ainda há a configuração de papéis que você categoriza a função deste usuário e quais recursos ele consegue visualizar.
Confira neste artigo sobre usuários
Tarefas em segundo plano
É onde você pode acompanhar o progresso da conclusão das atividades que estão sendo feitas em segundo plano.
