¿Está desactualizado con documentación obsoleta o ha comprado una nueva red y no sabe por dónde empezar las validaciones? En el consejo de hoy, le enseñaremos cómo verificar y organizar su red heredada en OZmap.

Para empezar, es importante decir que en este tutorial estaremos trabajando desde una red que ya está documentada. Si aún necesita inspeccionar sus elementos, puede usar nuestra herramienta OZsurvey. Para ello, basta con utilizar nuestro tutorial del último consejo.

Después de que todos los elementos ya estén dentro de OZmap, debemos verificarlos y asegurarnos de que todo esté de acuerdo con los estándares utilizados, para esto, comenzaremos nuestra validación por POP.

Para asegurarnos de que el POP ha sido instalado, necesitamos ver si el equipo interno se ha instalado correctamente, si los cables se han pasado al estándar establecido, y también es importante probar la potencia y la atenuación del equipo. Idealmente, mantenga su OZmap abierto mientras verifica esta información en el campo, y para garantizar aún más precisión en la documentación, puede adjuntar fotos de sus elementos a medida que realiza validaciones.

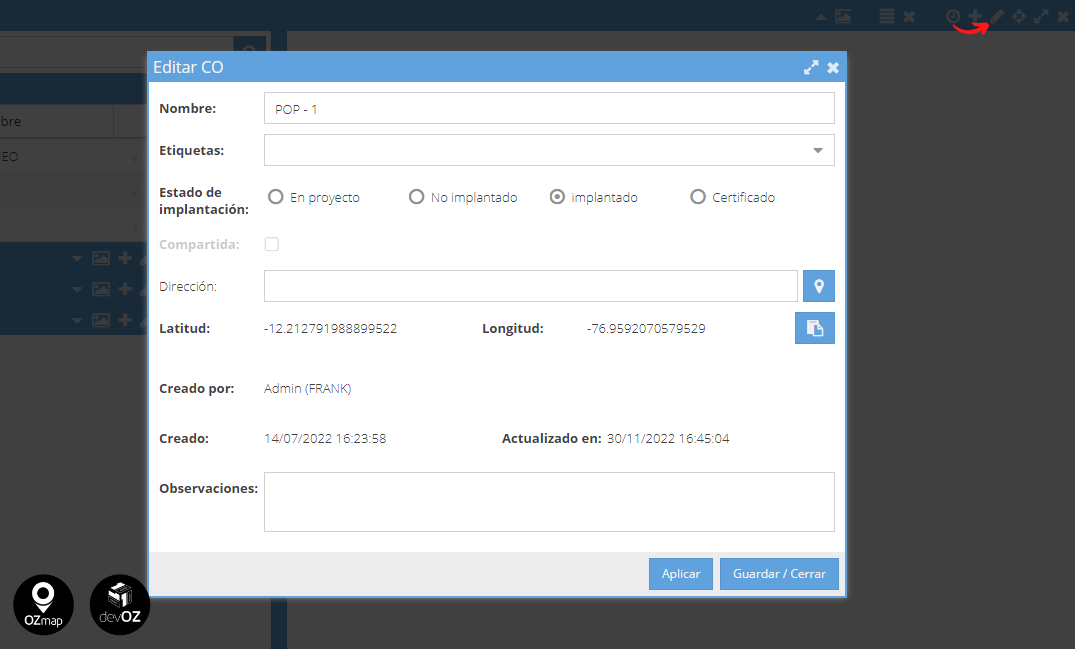

Una vez que el POP está comprobado en su totalidad, puede cambiar el estado de implementación para señalarlo visualmente.


En el siguiente paso, estaremos validando nuestros cables y cajas y la herramienta ideal para ayudarnos en esto es OZmob. Puede aprender cómo operarlo en este enlace.

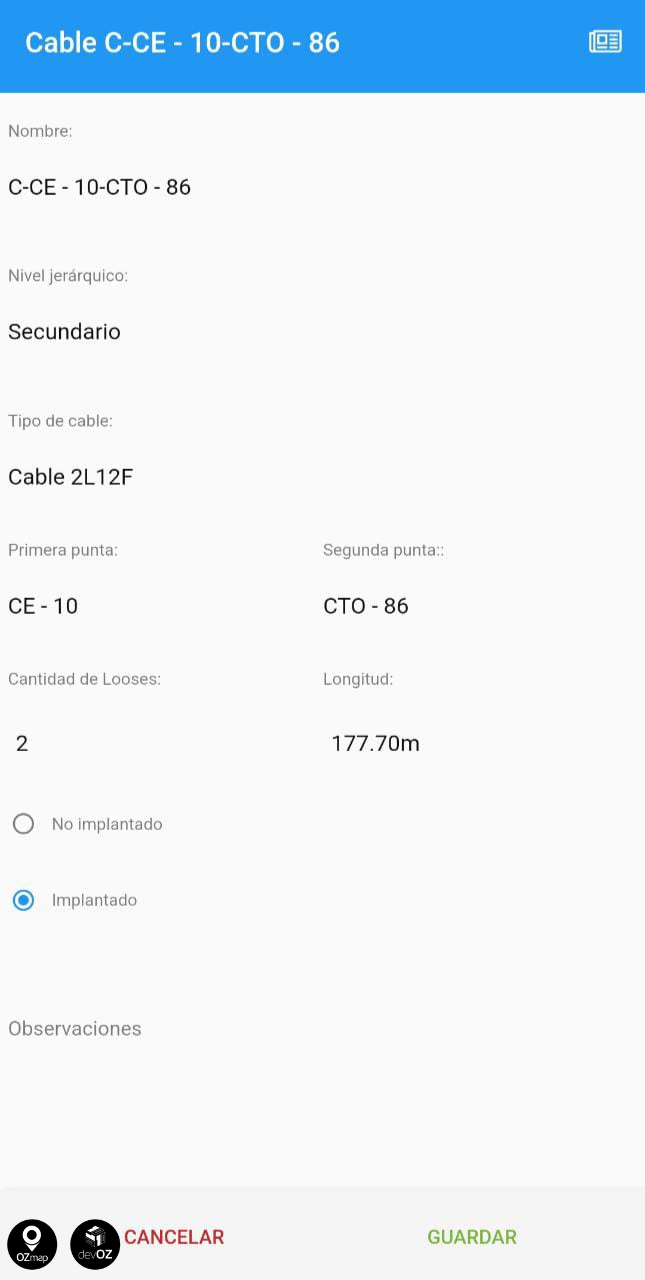

Para verificar los cables, es necesario verificar si el tipo y el nivel son correctos, la cantidad de loose tube, el color, las etiquetas (si las hay) y si está de acuerdo con el patrón de publicación. Todo esto debe ser compatible con el equipo en el campo.


Si durante esta verificación encuentra algún elemento documentado incorrectamente, cree una pendencia para señalar lo que debe solucionarse. Al hacerlo, este pendiente aparecerá a aquellos que estén usando OZmap, quienes podrán hacer las correcciones necesarias y resolver el pendiente gradualmente. Para comprender mejor cómo usar los pendientes, haga clic aquí, serán un aliado clave para todo el proceso de revisión.
También es importante mencionar que si no tiene acceso a la red en su teléfono móvil, es necesario cargar el mapa mientras tenga acceso a Internet, y también no será posible realizar modificaciones a su red a través de OZmob, solo para ver el interior de los elementos.

En las casillas, puede marcar los siguientes atributos:

  • Si la caja está recibiendo señal del puerto OLT en el que se conectó;
  • Si las fibras están organizadas dentro del editor de cajas;
  • Ubicación de la caja en el mapa;
  • Si la caja está atada a un poste;
  • Si el equipo esta con la atenuación correcta;
  • Asegúrese de que el tipo y el nivel sean correctos.

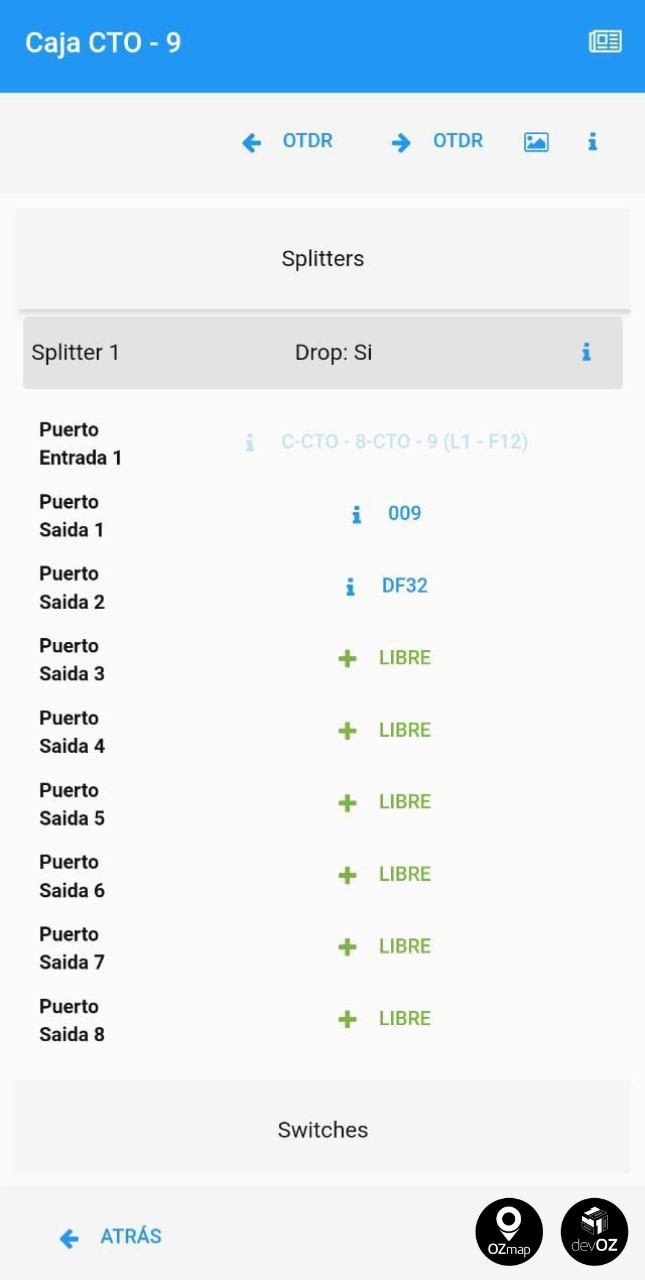

Para comprobar las fibras dentro del editor de cajas, podemos exportarlas en PNG o PDF desde el propio OZmob, pero si no tienes internet, puedes realizar esta acción por lotes dentro de OZmap a través del informe de área.

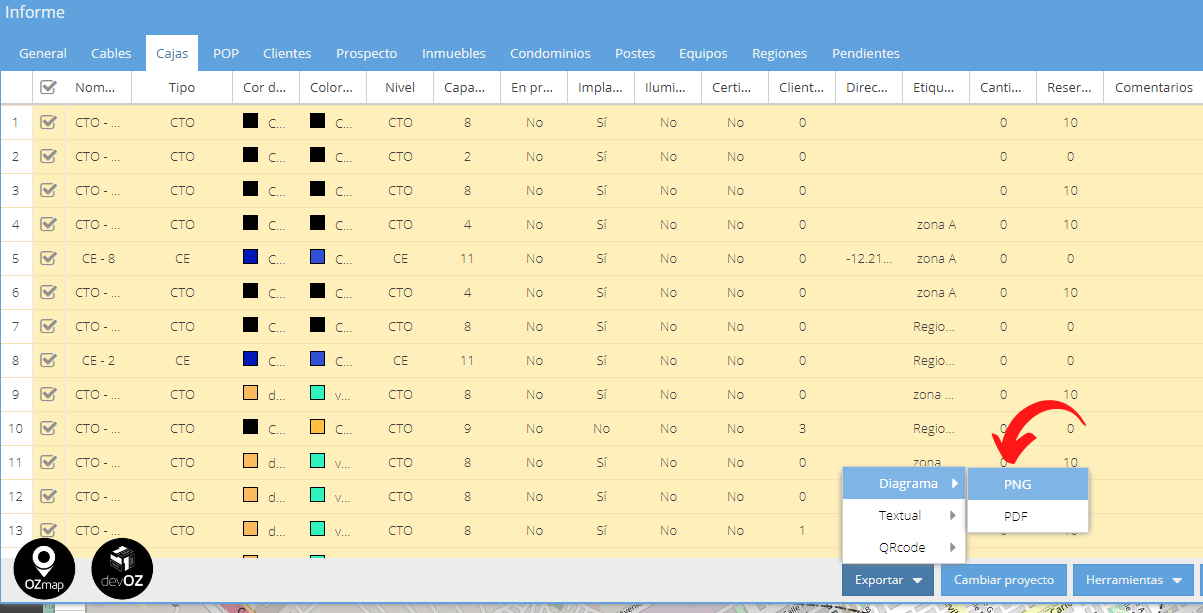

Para ello, debemos generar un informe de área (haga clic aquí para aprender a generar) y en la pestaña "Cajas", seleccionar las casillas y hacer clic en la opción "Exportar diagrama >" y elegir el formato del archivo.


Después de verificar los elementos, debemos probar las conexiones y verificar que el estado de implementación de los elementos sea correcto.

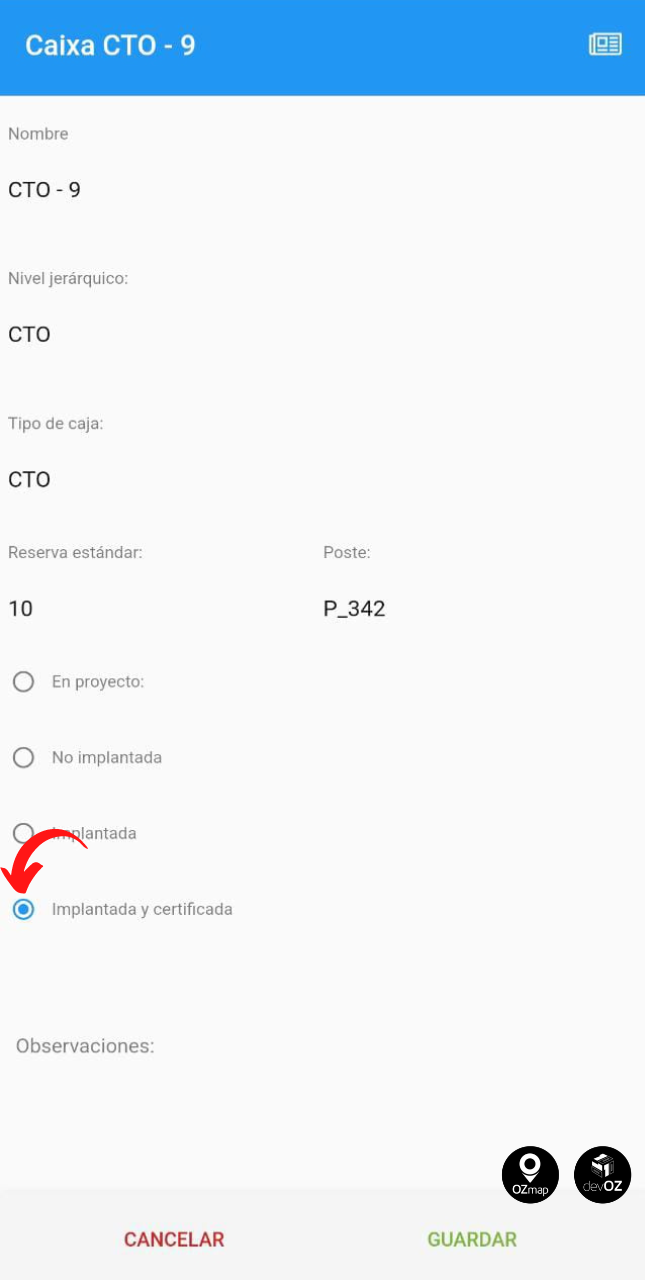

Al igual que los POPs, una vez que termine de validar la casilla, puede cambiar su estado de implementación a "Certificado", por lo que es más fácil identificar en el mapa qué casillas se han marcado.

También puede hacer estas comprobaciones en otros elementos de la red, como clientes o postes, simplemente siga el mismo procedimiento
Una vez que todo esté terminado, tendrá toda su red documentada correctamente en el sistema.
