La plantilla es una herramienta de diseño que permite crear configuraciones estándar de cajas. Así, cuando se crea una caja en el proyecto se puede seleccionar un modelo ya diseñado, facilitando el proceso de edición del diagrama.

Creando una Plantilla


El acceso al área de plantilla de caja se encuentra en el sector de Personalización (representado por el icono del lápiz), ubicado en la esquina inferior izquierda de la plataforma.


Dentro del área de Plantillas se puede visualizar todos las plantillas ya creados. Por defecto, algunas opciones ya están creadas, puede editar una plantilla existente haciendo clic en el icono "i" o crear un nueva plantilla haciendo clic en la opción "Nueva plantilla de caja".


Al optar por crear un nueva plantilla, una nueva ventana aparecerá, bastante similar al de editor de cajas, se abrirá automáticamente y allí tendrán todas las opciones de elementos que pueden ser añadidos dentro de una caja (spliter, switch, fusión, conector y ODF) además del área “Nombre”, donde un nombre puede ser dado a su nueva plantilla.




En este ejemplo, hemos configurado una plantilla para Cajas de Atendimiento. Se han añadido dos tipos de splitter, uno del tipo desbalanceado Splitter 55/45 RF, y otro de Atendimiento al Cliente (01x08 AC).



Personalizando su diagrama

Para personalizar tus diagramas utilizando una plantilla específica, puedes optar por:


  • Crear un nuevo tipo de Caja o Condominio Vertical.

  • Editar un tipo existente haciendo clic en el botón “i” junto al nombre del tipo correspondiente.

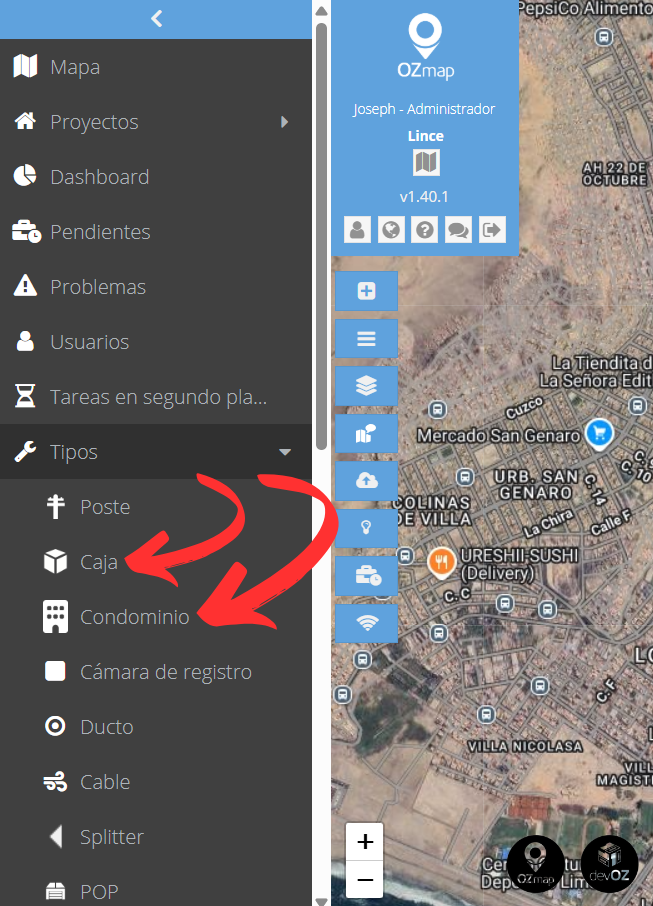

Estas opciones se encuentran disponibles en la pestaña Tipos, ubicada en el panel izquierdo de tu OZmap.



Al seleccionar la opción “Nuevo tipo de Caja” o “Nuevo tipo de Condominio Vertical”, se abrirá una pantalla donde podrás configurar la plantilla deseada en el campo “Plantilla Predeterminada”.




A continuación tenemos un ejemplo de una CTO personalizado con la plantilla "SPL 01x08 AC + SPL 55/45" creado anteriormente.


Por lo tanto, cuando se crean nuevas cajas en el proyecto, las cajas personalizadas con las plantillas aparecen disponibles en la opción Tipo:

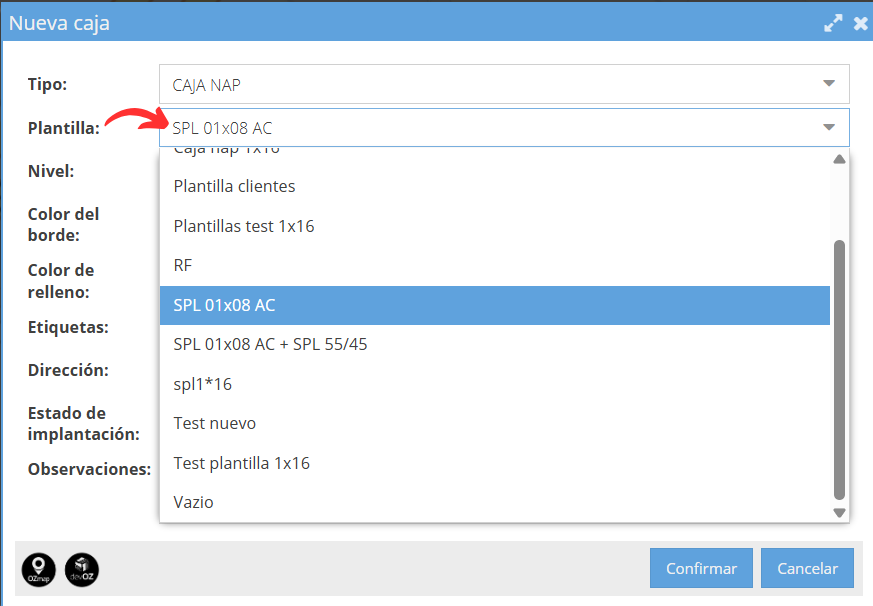

Otra forma de añadir una plantilla creada cuando se está añadiendo cajas a su proyecto es seleccionando durante la configuración de la Nueva Caja o de las Múltiples Cajas la opción Plantilla.


Importación de Cajas y Condominios Verticales

Otra utilidad de las plantillas es su aplicación en los procesos de importación, lo que facilita el diseño interno de los elementos. Para utilizar una plantilla existente durante la importación, basta con añadir la columna “template” en el archivo e incluir en ella el nombre de la plantilla personalizada registrada en OZmap. A continuación, se muestra un ejemplo de archivo editado:


Si el tipo de caja o condominio definido ya cuenta con una plantilla predeterminada, estos se crearán automáticamente según ese parámetro.

Para conocer más sobre el proceso de importación, haz clic aquí.
