O template é uma ferramenta de desenho que possibilita criar configurações padrões de caixas e condomínios verticais. Assim, quando criada um desses elementos no projeto você poderá selecionar um template já desenhado, facilitando o processo de edição do diagrama.
Criando um Template
O acesso à área de Templates se encontra no setor de Personalização (representado pelo ícone do lápis), localizado na aba lateral esquerda do seu OZmap.
Dentro da área do Template, é possível visualizar uma tela com todos os templates já criados. Por padrão algumas opções já vem criadas, você pode editar um template já existente clicando no ícone "i" ou criar um novo template clicando na opção “Novo Template”.

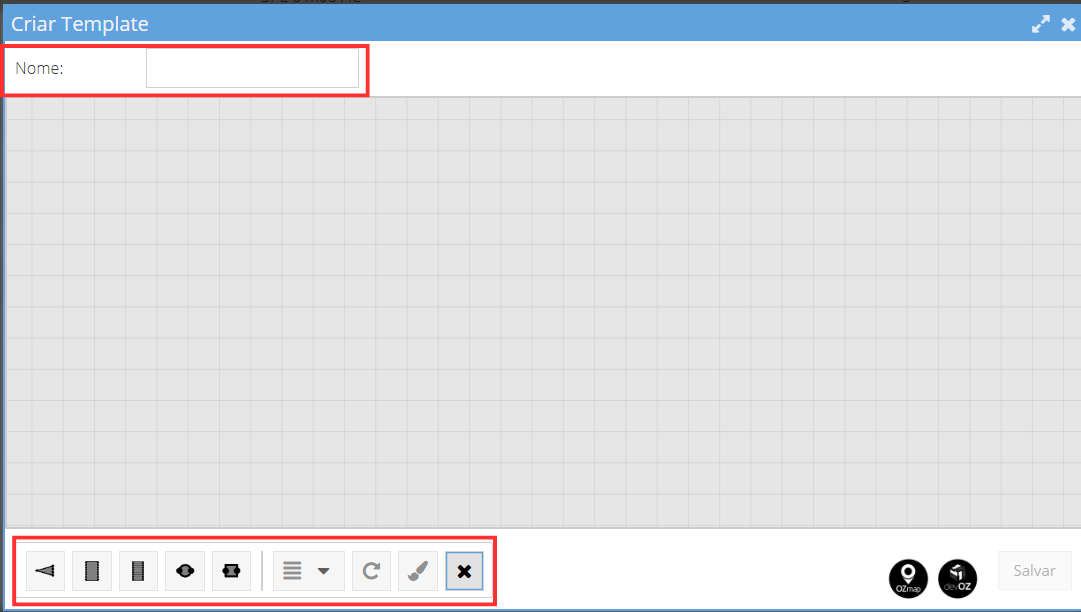

Ao criar um novo template, será aberta automaticamente uma janela muito parecida com o Box Editor. No canto superior esquerdo, você encontrará o campo "Nome", onde deve inserir o nome do seu novo template.
Na parte inferior da janela, estão disponíveis todos os elementos que podem ser adicionados dentro de uma caixa ou condomínio vertical, incluindo:
- Splitter;
- Switch;
- Fusão;
- Conector;
- DIO.
Além desses elementos, você também encontra ferramentas para organizar seu diagrama, como opções de alinhamento e o recurso de traçado inteligente.

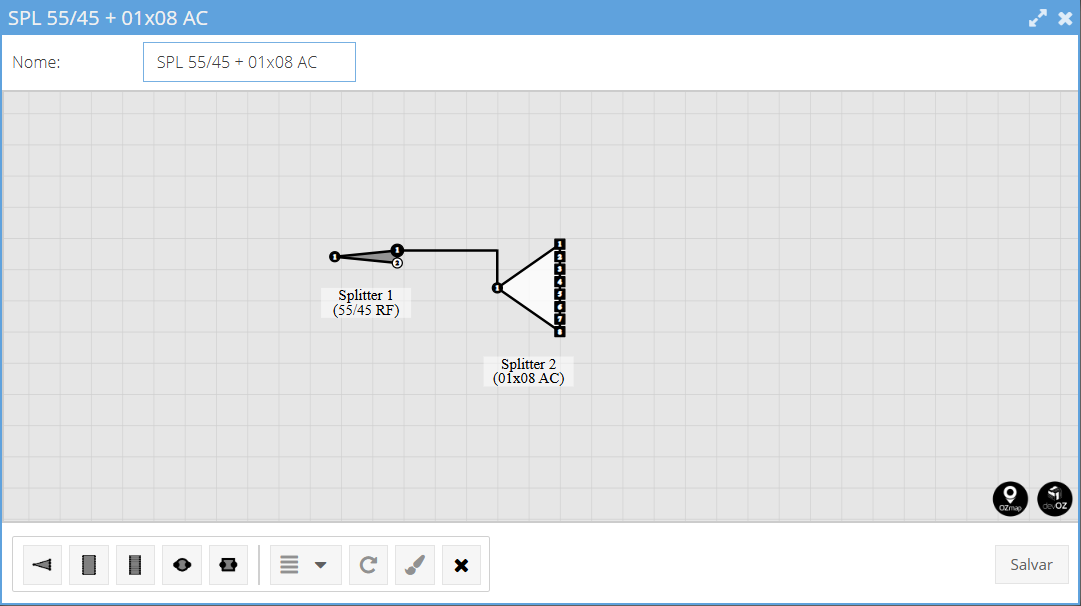

Nesse exemplo, configuramos um Template para Caixas de Atendimento. Foi adicionado dois tipos de splitter, um do tipo desbalanceado 55/45 RF, e outro de Atendimento ao Cliente (01x08 AC).
Personalizando seu diagrama
Para personalizar seus diagramas com um template específico, você pode:
- Criar um novo Tipo de Caixa ou Condomínio Vertical;

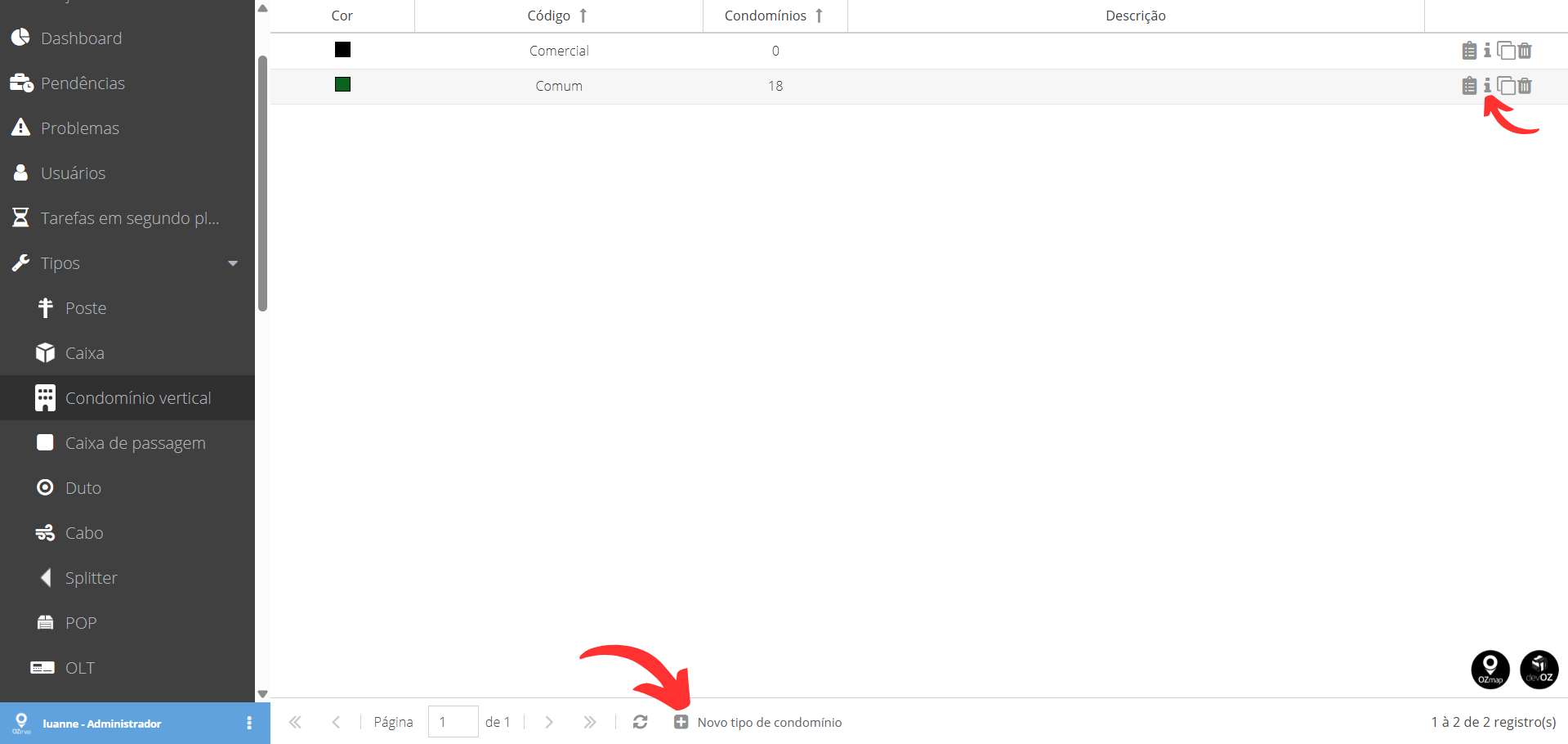

- Editar um tipo já existente clicando no botão de "i" ao lado do nome do tipo desejado.

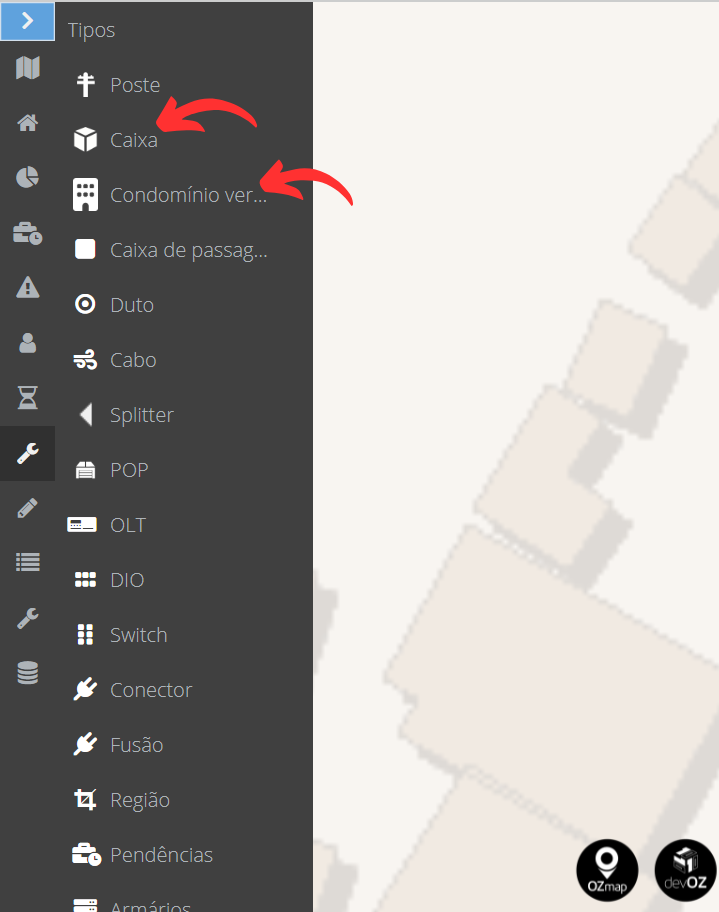

Essas opções estão disponíveis na aba Tipos, na lateral esquerda do seu OZmap.

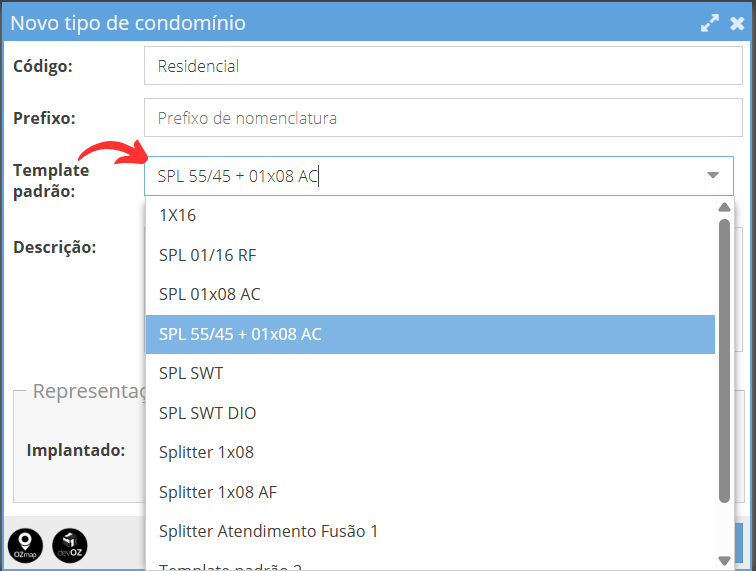

Ao selecionar a opção “Novo tipo de Caixa” ou “Novo tipo de Condomínio vertical”, irá aparecer uma tela para que você possa configurar o template desejado no campo “Template Padrão”.
Abaixo, temos um exemplo de um condomínio personalizado com o template "SPL 01x08 AC + SPL 55/45", criado anteriormente.
Dessa forma, quando forem criadas novas caixas e condomínios no projeto, as personalizações com os templates salvos aparecerão disponíveis ao selecionar o Tipo, sem a necessidade de configurar o template manualmente.

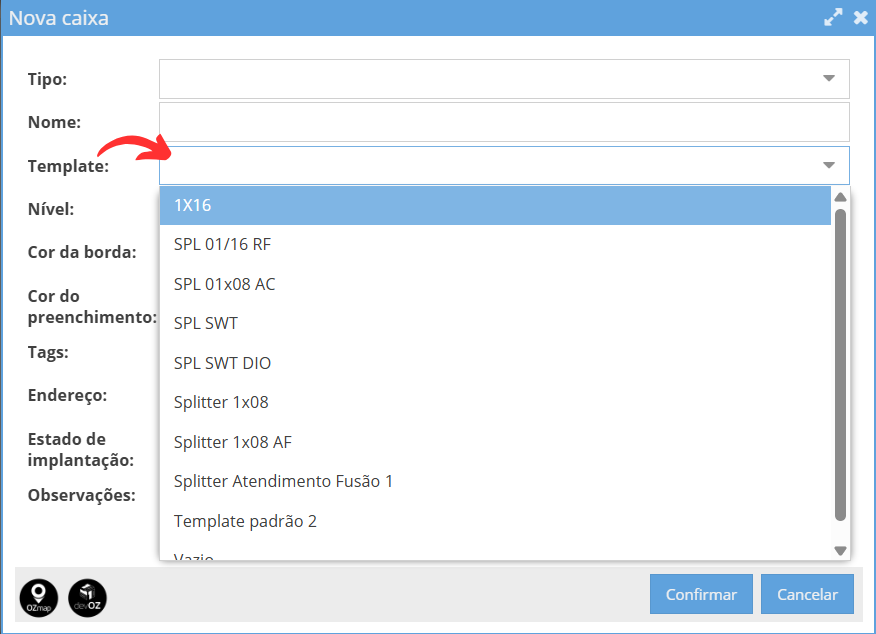

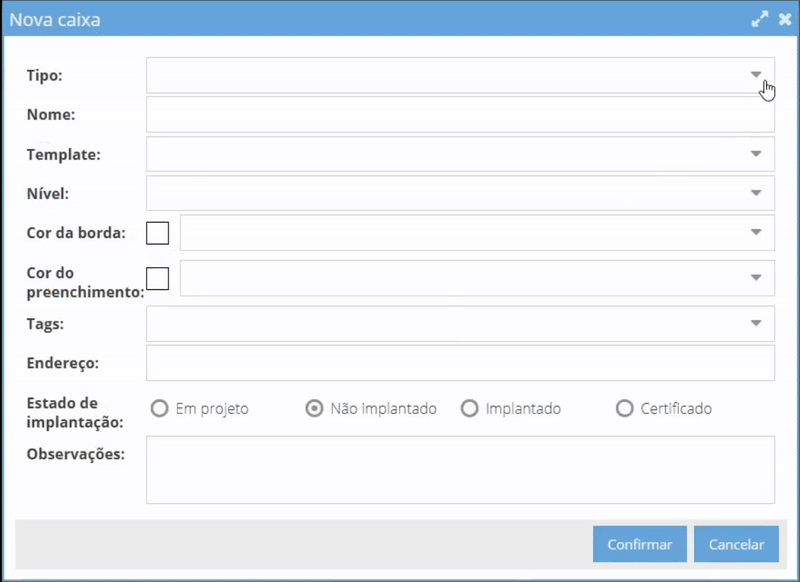

Caso o tipo desejado ainda não esteja com o template configurado, você pode inserir o template diretamente na hora de criar o elemento no mapa. Basta clicar no campo "Template" e selecionar o que você deseja.
