Los splitters son componentes importantes en la división de señales en redes PON. En el consejo de hoy, veremos acerca de los splitters y su uso dentro de OZmap.
|

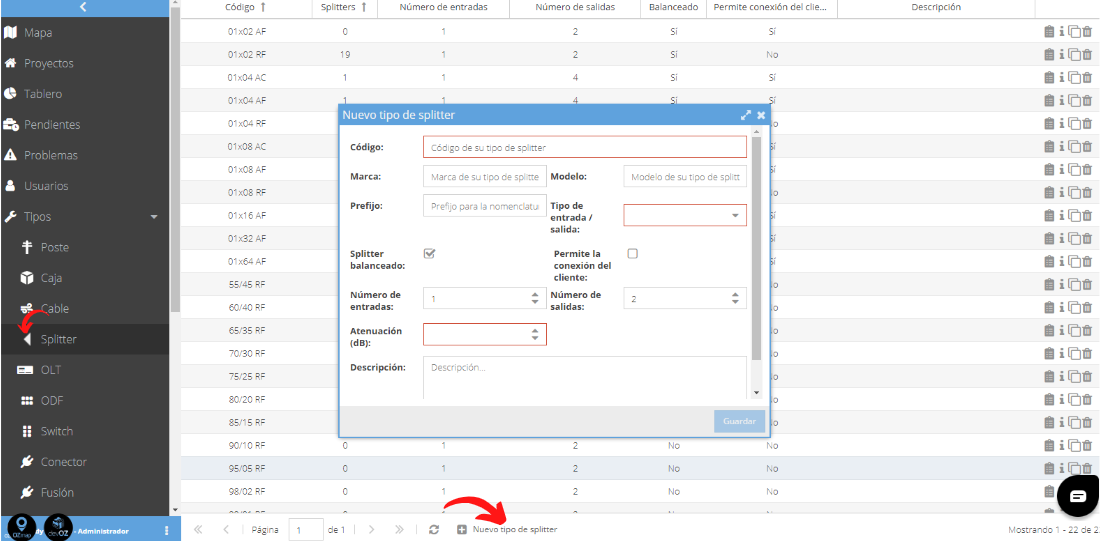

En OZmap, tenemos varios tipos de splitters que podemos personalizar de acuerdo con los patrones de caja utilizados en su red. Dentro de la pestaña “Tipos de Splitter” encontrarás varios tipos de splitters ya registrados y también la posibilidad de añadir un nuevo tipo según tus necesidades.
|

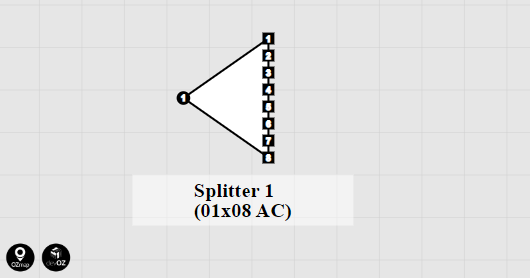

Por defecto, todos los splitters ya creados en OZmap tienen un número al principio del nombre, estos números sirven para indicar si el splitter está balanceado o desbalanceado. En los tipos de splitters balanceado, los números representan el número de puertos de entrada y el número de puertos de salida. Entonces, si un splitter tiene "01/08" en su nombre, significa que tiene un puerto de entrada y ocho puertos de salida, y la señal que pasa a través de los ocho puertos se divide uniformemente para todos ellos.
|

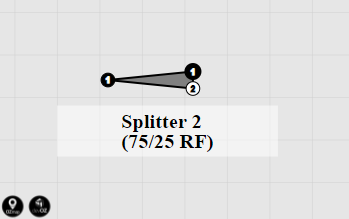

En un splitter no balanceado, la numeración en el nombre significa la cantidad de energía que va a cada puerto de salida del divisor. Si un splitter tiene "75/25" en su nombre, significa que una salida recibe el 75 % de la potencia y la otra recibe el 25 %.
|

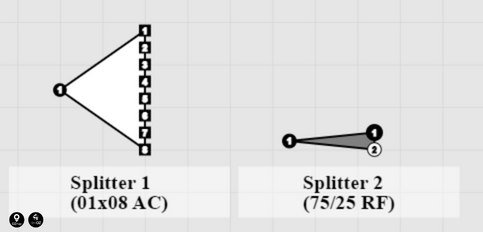

Las abreviaturas que aparecen en el nombre del splitter después de su numeración informan si el splitter es un divisor de red (R) o de servicio (A), y si está fusionado (F) o tiene conectores (C). Lo que diferencia a un splitter de red de un splitter de servicio es que solo el splitter de servicio puede tener una conexión con el cliente y está representado por el color blanco. El splitter de red no permite la conexión con el cliente y está representado por el color gris.
|

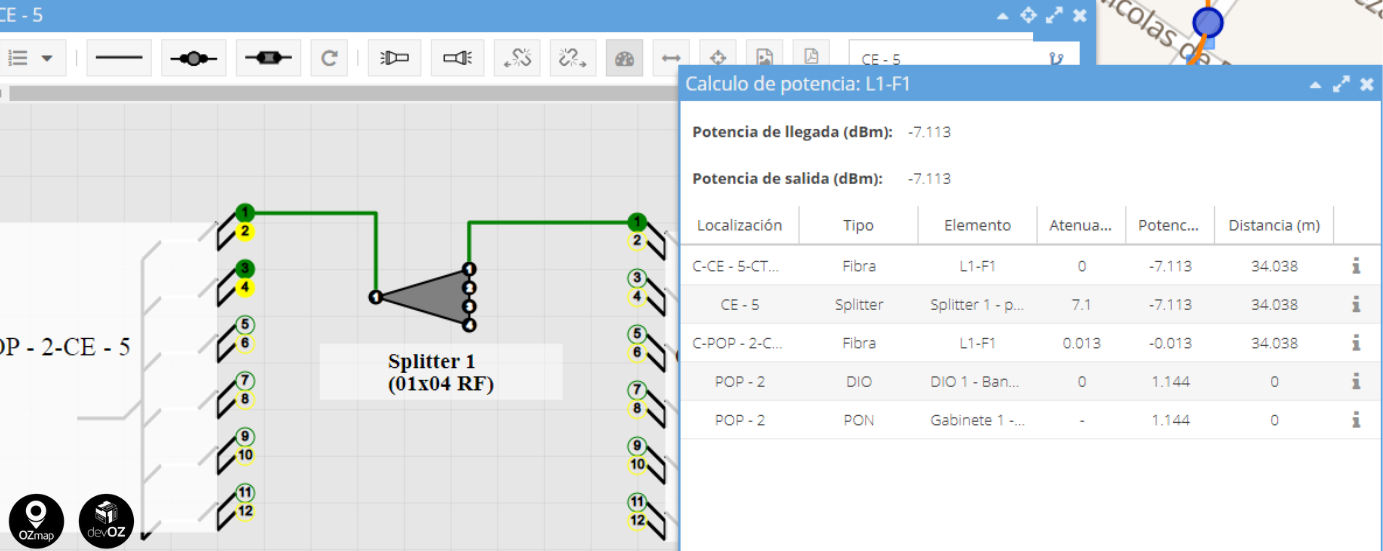

Existen dos formas de utilizar los splitter en las cajas, estas formas se distinguen por la configuración de atenuación del tipo de cada splitter.
|

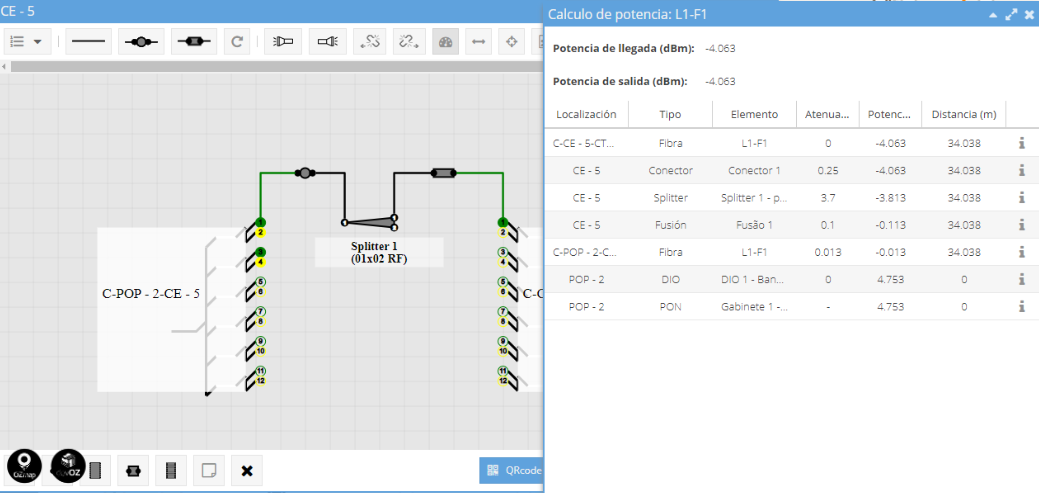

Como es una forma más práctica, recomendamos crear un splitter configurando correctamente las entradas y salidas, señalizando si son fusiones o conectores y considerando ya la pérdida de atenuación de las mismas junto con la atenuación del splitter.
|
De esa manera, no necesita agregar primero la fusión y colocar los conectores en cada salida, dejando la caja más organizada.
|
Para obtener más información sobre cómo editar el interior de las cajas, haga clic aquí .
|
