Os cabos podem ser editados para seguirem diversas rotas, mesmo depois de criados. Nesse artigo, temos as principais ferramentas que podem ser utilizadas na sua edição.
Modo edição
O modo de edição serve para corrigir o traçado de um cabo, ou seja, por quais elementos ou pontos o cabo passa.
Para entrar em modo edição, você precisa clicar com o botão direito do mouse em cima do cabo, e em seguida, clicar em "Entrar em edição".
Para mudar o seu traçado, você tem alguma opções:
Clicar sobre o cabo e clicar sobre um poste ou ponto para modificar a sua curvatura;
Conectar ou desconectar elementos nas pontas do cabo (da mesma maneira explicada a seguir);
Remover pontos ou desconectá-los de elementos: ao passar o mouse sobre eles, aparecerá um ícone de "bloqueio" para essa ação;

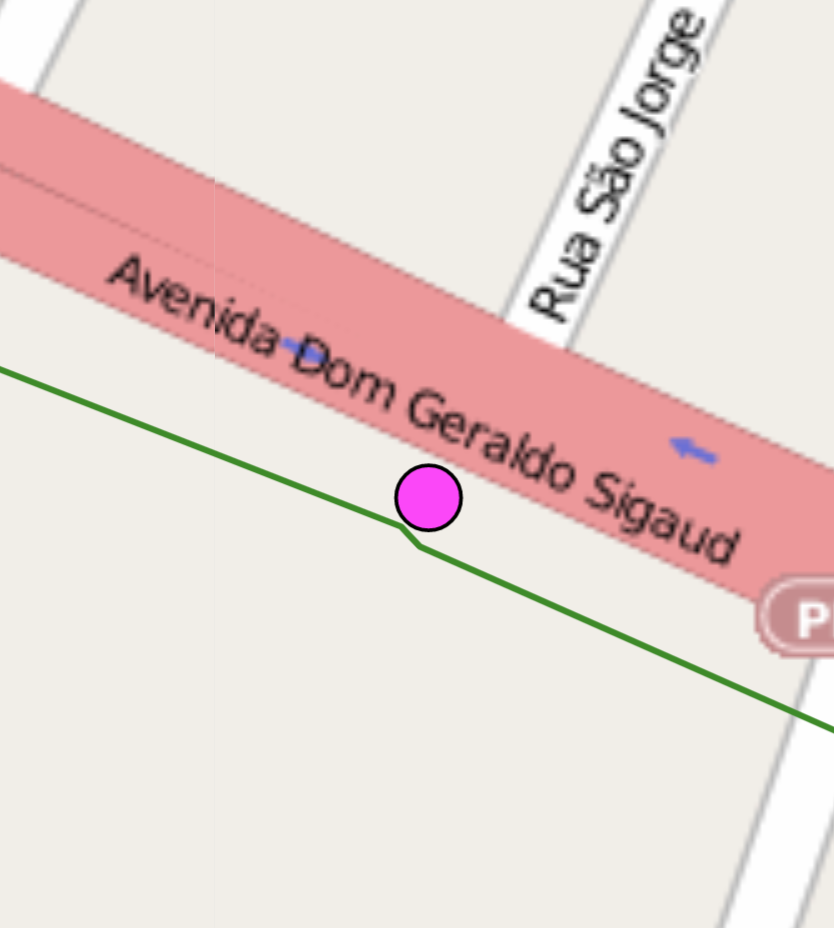

Com o cabo em modo de edição, você também pode clicar em um trecho do cabo e depois em uma caixa, POP ou condomínio vertical. Isso dividirá o cabo em dois segmentos, fazendo-o passar pelo elemento selecionado. O processo inverso também é possível: unir cabos do mesmo tipo e nível selecionando um cabo e clicando no outro (localizado do lado oposto da caixa), conforme demonstrado na imagem abaixo.
Ao final, clicar em sair do modo de edição.
Auto-conexão em postes e caixas

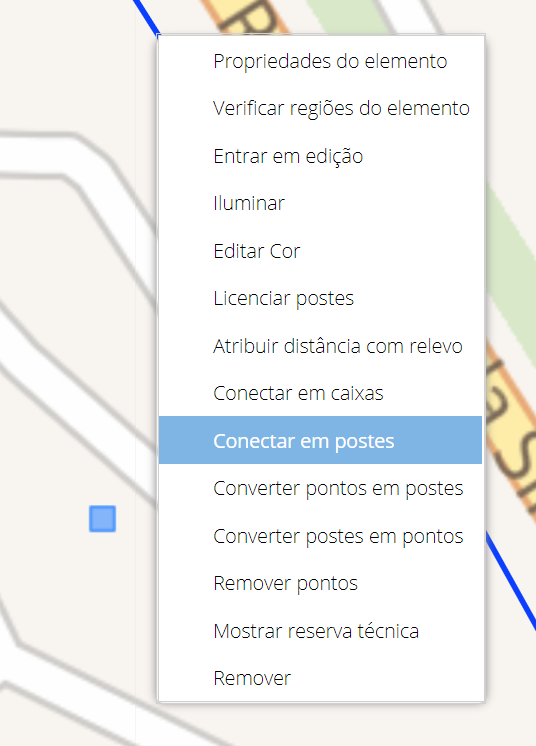

Você também pode conectar o cabo a todos os postes dentro de um determinado raio, clicando com o botão direito sobre o cabo e selecionando a opção "Conectar em postes".

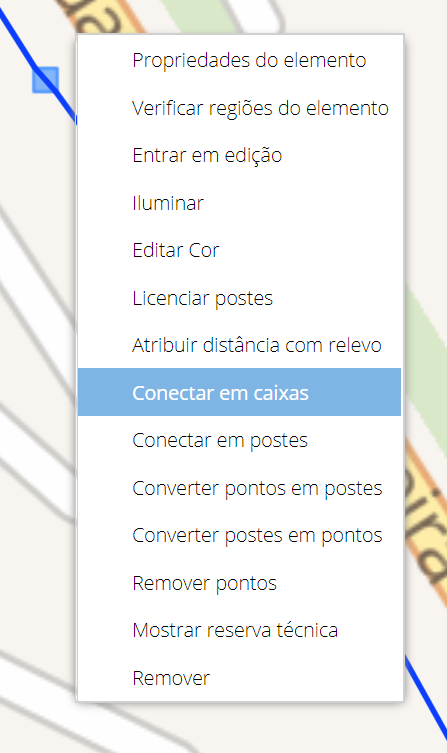

O mesmo processo pode ser feito com as caixas, clicando em "conectar em caixas" e passando a metragem desejada.
Conversão de postes e pontos
Caso queira excluir os postes do mapa sem desfazer o desenho dos cabos, você pode transformá-los em pontos. Dessa forma, os postes deixarão de existir, mas o cabo manterá seu traçado original. O processo inverso também é possível: transformando pontos em postes.

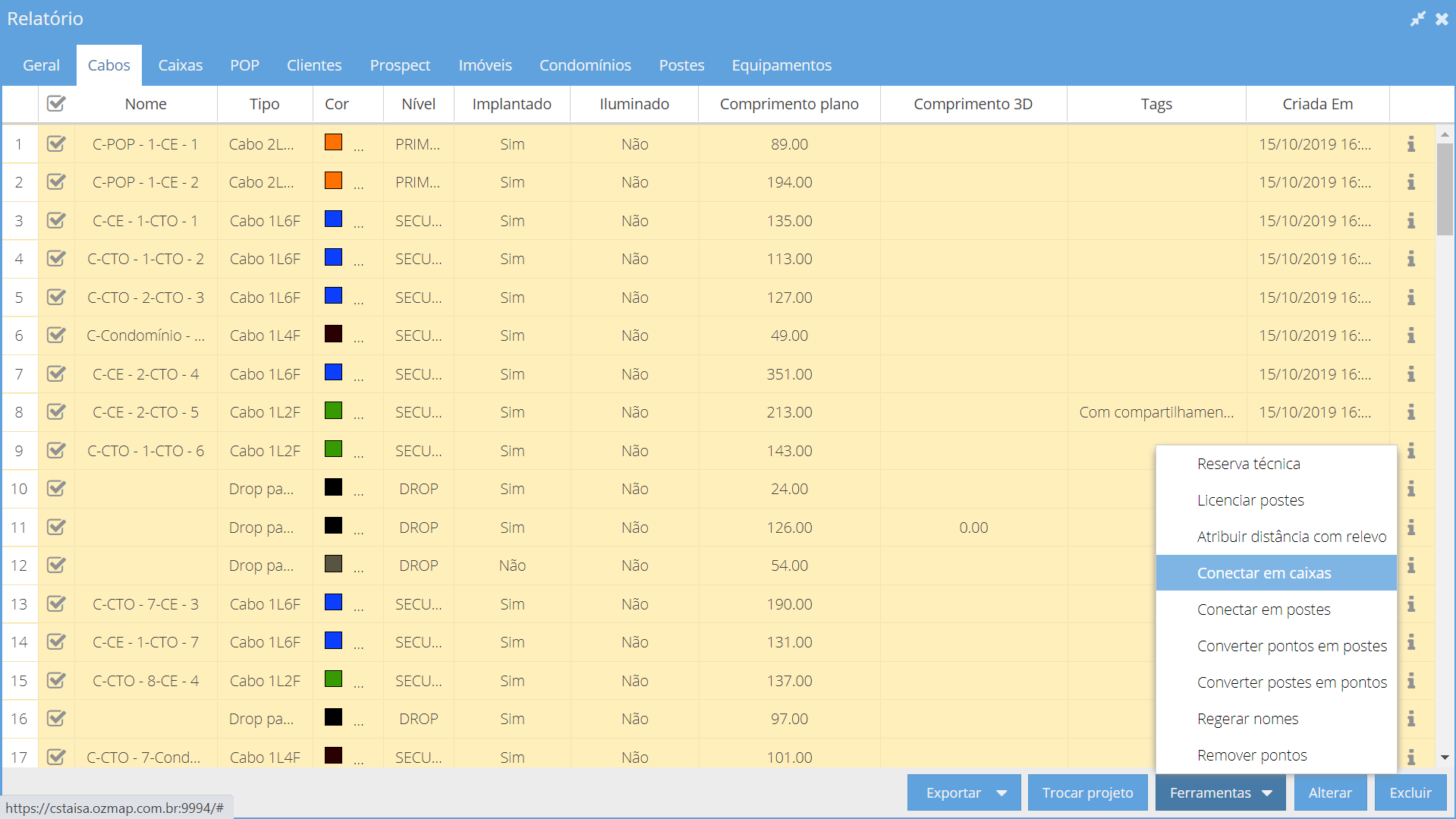

Ambos podem ser feitos em lote, basta gerar um relatório de área, acessar a janela de cabos e clicar em "ferramentas".
